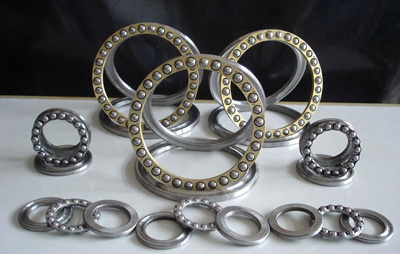

推力球轴承

更新时间:2016-7-21 17:03:43

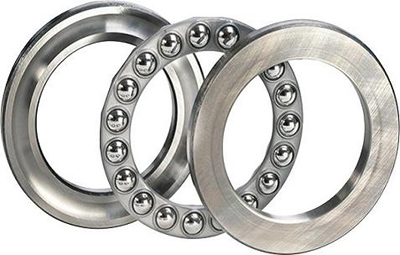

  推力球轴承是一种分离型轴承,轴圈、座圈可以和保持架、钢球的组件分离。轴圈是与轴相配合的套圈,座圈是与轴承座孔相配合的套圈,和轴之间有间隙;推力球轴承只能够承受轴向负荷,单向推力球轴承是只能承受一个方向的轴向负荷,双向推力球轴承可以承受两个方向的轴向负荷;推力球轴承不能限制轴的径向位移,极限转速很低,单向推力球轴承可以限制轴和壳体的一个方向的轴向位移,双向轴承可以限制两个方向的轴向位移。

  推力滚子轴承用于承受轴向载荷为主的轴、径向联合载荷,但径向载荷不得超过轴向载荷的 55% 。与其他推力滚子轴承相比,此种轴承摩擦因数较低,转速较高,并具有调心性能。 29000 型轴承的棍子为非对称型球面滚子,能减小滚子和滚道在工作中的相对滑动,并且滚子长、 直径大,滚子数量多,载荷容量高,通常采用油润滑,个别低速情况可用脂润滑。在设计选型时,应优先选用; 80000型推力圆柱滚子轴承、90000 型推力圆锥滚子轴承和 AXK 型推力滚针轴承,可以承受单向的轴向载荷,它比推力球轴承的轴向载荷能力大得多,并且刚性大、占用轴向空间小。推力圆柱滚子轴承和推力滚针轴承适用于转速低的场合,推力圆锥滚子轴承转速稍高于推力圆柱滚子轴承。



应用分类

  推力轴承分为推力球轴承和推力滚子轴承.

  推力球轴承又分为推力球轴承和推力角接触球轴承.由带滚道的垫圈与球和保持架组件构成与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈.双向轴承则将中圈与轴配合.单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷.座圈的安装面呈球面的轴承具有调心性能,可以减少安装误差的影响.此类轴承主要应用于汽车转向机构,机床主轴.

  推力滚子轴承分为推力圆柱滚子轴承,推力调心滚子轴承,推力圆锥滚子轴承,推力滚针轴承.

  推力圆柱滚子轴承主要应用于石油钻机,制铁制钢机械.

  推力调心滚子轴承该类轴承主要应用于水力发电机,立式电动机,船舶用螺旋桨轴,塔吊,挤压机等.

  推力圆锥滚子轴承此类轴承主要用途:单向:起重机吊钩,石油钻机转环.双向:轧钢机辊颈.

  平面推力轴承在装配体中主要承受轴向载荷,其应用广泛。虽然推力轴承安装操作比较简单,但实际维修时仍常有错误发生,即轴承的紧环和松环安装位置不正确,结果使轴承失去作用,轴颈很快地被磨损。紧环安装在静止件的端面上,即错误装配。紧环内圈与轴颈为过渡配合,当轴转动时带动紧环,并与静止件端面发生摩擦,在受到轴向作用力(Fx)时,将出现摩擦力矩大于内径配合阻力矩,导致紧环与轴配合面强制转动,加剧轴颈磨损。



注意事项

  推力轴承安装时应注意以下几点。

  (1)分清轴承的紧环和松环(根据轴承内径大小判断,孔径相差O.1~O.5mm)。

  (2)分清机构的静止件(即不发生运动的部件,主要是指装配体)。

  (3)无论什么情况,轴承的松环始终应靠在静止件的端面上。
