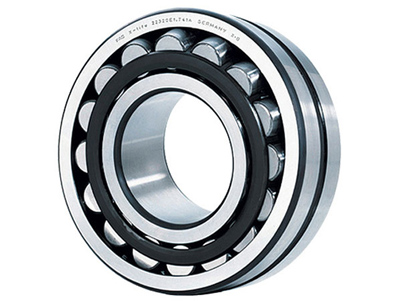

调心滚子轴承具有两列滚子，主要承受径向载荷，同时也能承受任一方向的轴向载荷。有高的径向载荷能力，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。

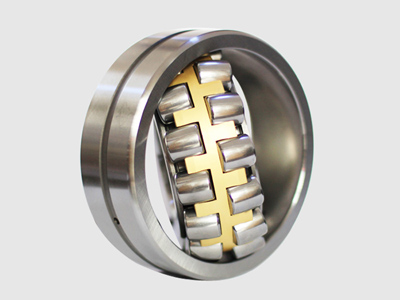

　　有两列对称型球面滚子，外圈有一条共用的球面滚道，内圈有两条与轴承轴线倾斜一

　　角度的滚道，具有良好的调心性能，当轴受力弯曲或安装不同心时轴承仍可正常使用，调心性随轴承尺寸系列不同而异，一般所允许的调心角度为1~2.5度 ，该类型轴承的负荷能力较大，除能承受径向负荷外轴承还能承受双向作用的轴向负荷，具有较好的抗冲击能力，一般来说调心滚子轴承所允许的工作转速较低。

调心滚子轴承按滚子截面形状分为对称形球面滚子和非对称形球面滚子两种不同结构，非对称调心滚子轴承属早期产品，主要是为主机维修服务，新设计主机时则很少选用对称形调心滚子轴承，内部结构经过全面改进设计及参数优化，与早期生产的调心滚子轴承相比，能够承受更大的轴向负荷，这种轴承的运行温度较低，故可适应较高转速的要求，根据内圈有无挡边及所用保持架的不同可分为C型与CA型两种,C型轴承的特点是内圈无挡边和采用钢板冲压保持架,CA型特瑞恩轴承的特点则为内圈两侧均有挡边和采用车制实体保持架。为了改善轴承的润滑, 可向用户提供外圈带有环状油槽和三个油孔的调心滚子轴承,以轴承后置代号/W33 表示。根据用户的要求也可供应带内圈油孔的调心滚子轴承,为了便于客户装卸和更换轴承, 还可提供内孔带有锥度的调心滚子轴承轴承,锥孔锥度为1:12， 以后置代号为K 表示,为了适应特殊用户的要求也可提供内孔锥度为1:30 的轴承,其后置代号为K30。 内孔带锥度的轴承可用锁紧螺母将轴承直接装在锥形轴颈上,也可借助紧定套或退卸套将轴承安装在圆柱形轴颈上。为了确保轴承在高速运转时防止因离心作用在滚道与滚子间产生有害的滑移，轴承应承受一定的最小径向负荷，大小可按下式估算：

Fr =0.02C

式中

Fr --最小径向负荷N

C—轴承的基本额定动负荷N

当量动负荷

P=Fr+Y1Fa 当Fa/Fr e 时

P=0.67Fr+Y2Fa 当Fa/Fr e 时

式中

P—当量动负荷N

Y1 Y2—轴向动负荷系数

当量静负荷

P0=Fr+Y0Fa

式中

P0—当量静负荷N

Y0—轴向静负荷系数

种类结构类型

　　调心滚子轴承分为：圆柱形内孔、圆锥形内孔。

　　圆锥内孔的锥度分别为1：12的后置代号为K的调心滚子轴承（153000型或113000型）和 1：30的后置代号为K30的调心滚子轴承。此类轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙。

后置代号

　　将后置代号为K、K30的圆锥孔调心滚子轴承，安装在相配的紧定套上，则成为后置代号为K+H型和K30+H型轴承。此种轴承可以装在没有轴肩的光轴上，适用于需要经常安装和拆卸轴承的场合。为了改善轴承的润滑性能，在轴承外圈车有环形油槽并钻有均匀分布的三个油孔，其后置代号为W33。

用途

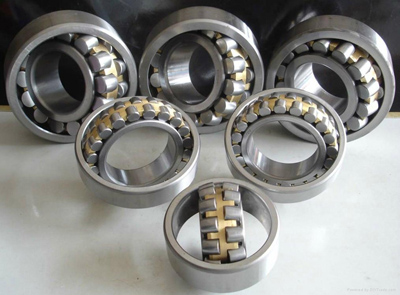

　　主要适用的保持架：冲压钢板加强型保持架（后缀E，国内很少）。冲压钢板型保持架（后缀CC）、玻璃纤维增强型聚酰胺66保持架（后缀TVPB）、机加工黄铜两片式保持架（后缀MB）。机加工黄铜整体式保持架（后缀CA）、振动场合冲压钢板保持架（后缀JPA）。振动场合黄铜保持架（后缀EMA）。同一结构，轴承上的代号或有不同。

主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱轴承座、轧钢机辊子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。

安装

　　调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。 外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。

　　对于自调心轴承来说，在将带轴的轴承装入箱体轴孔时，使用中间安装环可防止外圈倾斜与旋转。应该记住的是，有些尺寸的自调心球轴承的滚珠突出于轴承的侧面，所以中间安装环应该凹进，以防损坏滚珠。大量的轴承一般都采用机械或液压压入法进行安装。

　　对于可分离型轴承，内圈与外圈可以分开安装，这样就简化了安装工序，特别是当内外圈都需过盈配合时尤为如此。在把内圈已安装到位的轴装入已含外圈的轴承箱时，必须注意查看内外圈是否正确对中，以避免划伤轴承滚道和滚动部件。如果圆柱和滚针轴承采用不带法兰挡边的内圈或一侧有法兰边的内圈时，建议使用安装套筒。套筒的外径应等于内圈滚道直径F，机械加工的公差标准应d10。冲压外圈滚针轴承最好使用芯轴安装。

游隙

　　对于调心滚子轴承的安装轴向游隙，可用轴颈上的调整螺母、调整垫片和轴承座孔内的螺纹，或用预紧弹簧等方法进行调整。轴向游隙的大小，与轴承安装时的布置、轴承间的距离、轴与轴承座的材料有关，可根据工作条件确定。对于高载荷高转速的调心滚子轴承，调整游隙时，必须考虑温升对轴向游隙的影响，将温升引起的游隙减小量估算在内，也就是说，轴向游隙要适当地调整得大一点。对于低转速和承受振动的轴承，应采取无游隙安装，或施加预载荷安装。其目的是为了使调心滚子轴承的滚子和滚道产生良好接触，载荷均匀分布，防止滚子和滚道受振动冲击遭到破坏。调整后，轴向游隙的大小用千分表检验。方法是先将千分表固定在机身或轴承座上，使千分表触头顶住轴的光洁表面，沿轴向左右推轴，表针的最大摆动量即为轴向游隙值。
